(FUVEST 2016) - QUESTÃO

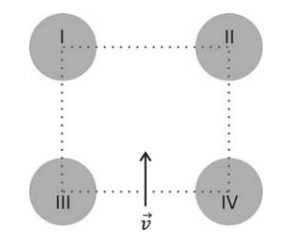

Os centros de quatro esferas idênticas, I, II, III e IV, com distribuições uniformes de carga, formam um quadrado. Um feixe de elétrons penetra na região delimitada por esse quadrado, pelo ponto equidistante dos centros das esferas III e IV, com velocidade inicial  na direção perpendicular à reta que une os centros de III e IV, conforme representado na figura.

A trajetória dos elétrons será retilínea, na direção de , e eles serão acelerados com velocidade crescente dentro da região plana delimitada pelo quadrado, se as esferas I, II, III e IV estiverem, respectivamente, eletrizadas com cargas

Note e adote:

Q é um número positivo.

a) +Q, -Q, -Q, +Q
b) +2Q, -Q, +Q, -2Q
c) +Q, +Q, -Q, -Q
d) -Q, -Q, +Q, +Q
e) +Q, +2Q, -2Q, -Q


                                                                                                                             Resposta: C
